STANICE PRO VYKLÁDKU A SKLADOVÁNÍ TEKUTIN

Zařízení slouží k centrálnímu zásobování výrobních strojů, které využívají kapaliny dodávané v paletových kontejnerů IBC.



Účel zařízení

  • vykládání kapalin z paletových kontejnerů;
  • skladování za dodržení příslušných podmínek;
  • přeprava do výrobních strojů.

Popis činnosti

  • po umístění paletového kontejneru na určený regál a připojení odtoku dojde k gravitačnímu přelévání celého obsahu;
  • přelévání je řízené a zastaví se po naplnění mezilehlé nádrže na stanovenou úroveň;
  • po přelití se zapne míchadlo, které zajišťuje správnou konzistenci a homogenitu kapaliny;
  • poslední fází je čerpání kapaliny do vašeho zařízení nebo stroje, v závislosti na potřebách.

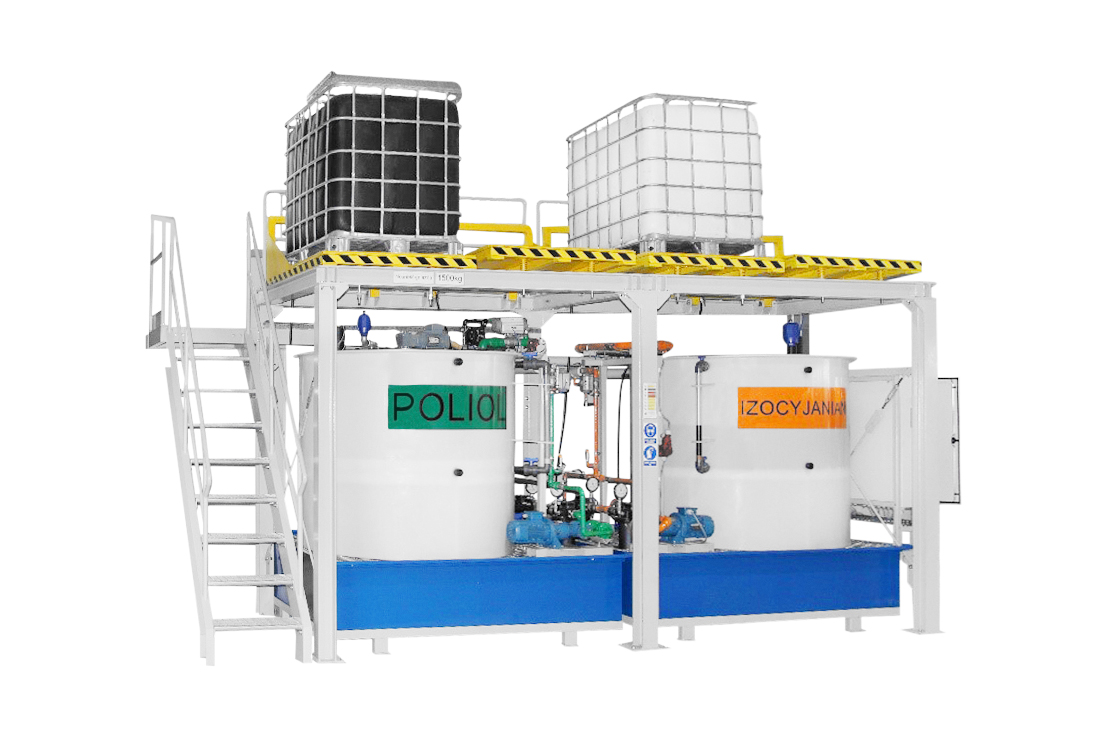

Stacja rozładunkowo-magazynowa

Konstrukce zařízení

OPERAČNÍ PLOŠINA

Umožňuje snadné připojení výpustního potrubí k IBC kontejneru pomocí rychlospojek typu cam-lock.

ZÁKLADNY PRO IBC KONTEJNERY

Jsou vybaveny speciálními pružinovými naklápěcími mechanismy, které usnadňují úplné vyprázdnění paletových IBC kontejnerů.

MEZINÁDRŽE

Standardně o objemu 1500 l, vyrobené z plastu nebo oceli.

SNÍMAČE HLADINY

Ultrazvukové nebo ponorné, měřící hladinu v nádrži.

ODTOKOVÉ VANY

Objem 120 % objemu mezinádrží.

ČERPADLA

V závislosti na čerpaném médiu používáme šroubová, zubová, membránová čerpadla, čerpadla s mechanickými ucpávkami nebo hermetická čerpadla s magnetickou spojkou.

FILTRY

Síťové filtry pro filtrování čerpané kapaliny a dechové filtry (s pohlcovači vlhkosti) pro vyrovnávání tlaku v mezilehlých nádržích.

VENTILY

Ruční a s pneumatickým pohonem, volené individuálně v závislosti na použitém tlaku a čerpaném médiu.

MANOMETRY

Vakuometry nebo presostaty informující o aktuálním podtlaku nebo přetlaku v instalaci.

MÍCHADLO

Zejména pro rozvrstvující se kapaliny, s plynulou regulací otáček.

PLC

Řízení celého stroje a komunikace s ostatními zařízeními probíhá pomocí řídicího systému Siemens S7-1200. Možnost instalace jiného typu řízení.



Výhody pro zákazníka/uživatele

  • snížení skladových ploch díky centrálnímu skladování chemikálií používaných k výrobě;
  • uvolnění výrobního prostoru díky odstranění IBC kontejnerů umístěných u strojů;
  • snížení nákladů na vnitropodnikovou přepravu;
  • eliminace rizik spojených s úniky chemických látek (včetně těch nebezpečných pro životní prostředí);
  • eliminace rizik pro personál spojených s kontaktem s látkami při výměně IBC kontejnerů;
  • žádné přerušení provozu strojů způsobené doplňováním materiálů.
